Potpuno automatizirani u-bar i poklopac trake za projekte mosta i autoputa
Pregled proizvoda

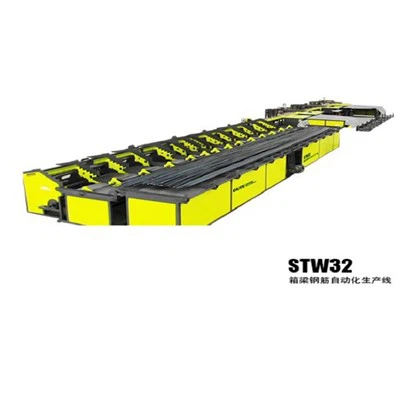

Linija za preradu rebraznih rebraznih rebrastice STW32 je visoko specijalizirani, potpuno automatizirani proizvodni sustav dizajniran za masovnu obradu velikih u-bara i poklopca u kutiji nosača i t-grede strukture. Prilagođeno za projekte izgradnje mosta i cesta, ova inteligentna linija integrira se de-paket odbrajanja, automatsko hranjenje, precizno brojanje, rezanje visokog brzina i savijanje servo upravljane preko centralizirane efikasnosti i preciznosti.
Ključne karakteristike
- Automatsko odvajanje i brojanje naizmjena: rješava radno intenzivno ručno sortiranje putem potpuno automatiziranog razdvajanja, hranjenja i brojanja hranjenja.
- Servo rezanje i hranjenje velike brzine: podržava automatsko hranjenje materijala, rezanje podesivo po visini i pripremu armature brzine, osiguravajući visoku produktivnost.
- Vodoravni savitni centar sa četiri glave: Automatski obrađuje veliki u-bar i gornja ploča oblikovanje sa automatskim hranjenjem, poravnanjem, mjerenjem, savijanjem i automatskom istovaru i skladištenju.
- Troslojni robotski hvataljke: opremljeni fleksibilnim pneumatskim prstima za siguran i adaptivni prevoz materijala, osiguravajući precizno pozicioniranje i visoku ponovljivost.
- Prilagođeno prilagođenim za velike i nepravilne oblike: sposobni za formiranje dugih lukova i predimenzioniranih rebraza u jednom procesu za ispunjavanje složenih zahtjeva projekta.
Opseg aplikacije
- Izgradnja autoputa i autoputa
- Proizvodnja željezničke mostove
- Postrojenja za montažne postrojenja za kutiju i t-grede
- Veliki projekti za pojačanje infrastrukture
Tehnički parametri
| Parametar | Vrijednost |
| Ukupne dimenzije (L × W × H) | 31.000 × 6.500 × 2.300 mm |
| Raspon promjera rebra | Φ16-φ32 mm |
| Maks. Kut za savijanje | -120 stepeni / 180 stepeni |
| Maks. Dužina bočne dužine stremena | 15 m |
| Min. Bočni razmak | 2.000 mm |
| Brzina kretanja glave | 0.1–1 m/s |
| Maks. Brzina savijanja | 72 stepena / sec |
| Nazivna snaga | 68 kW |
| Prosječna potrošnja energije | 10 kWh |
| Automatska brzina hranjenja | 20 ciklusa / min |
| Brzina hranjenja od strane | 50-100 m / min |
| Brzina rezanja | 12 rezova / min |
| Brzina hvatanja | 12 tipova / min |
| Potreban pritisak zraka | 0,8 MPa |
| Ukupna težina | 17.5 tona |
Ističe
- Inteligentna kontrola jedne tipke: Svi moduli su međusobno povezani kroz centralizirani PLC sistem, omogućavajući jednoj osobi, operaciji jednim gumbom za bešavni tok rada.
- Potpuna prilagodba i fleksibilnost: Prilagodljiv raznim oblicima armature i veznim veličinama s minimalnom promjenom alata.
- Produktivnost velike brzine: omogućava veliku proizvodnju u smanjenim troškovima rada, a osiguravajući konzistentni kvalitet proizvoda.
Zaključak
Linija za automatizaciju STW32 je idealno pametno rješenje za proizvodnju reme-zapremine velike količine, visoko precizno. Sa snažnom integracijom CNC kontrola, savijanja s više glava i automatiziranu logistiku, transformiše konvencionalne radionice za rebra u inteligentne proizvodne pogone nove generacije.
